產品簡介

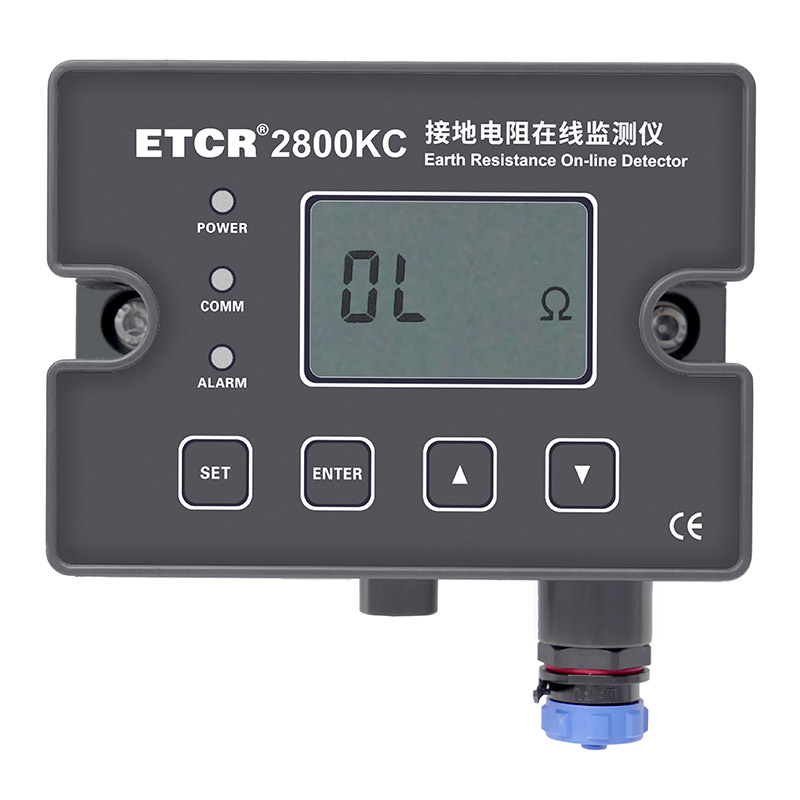

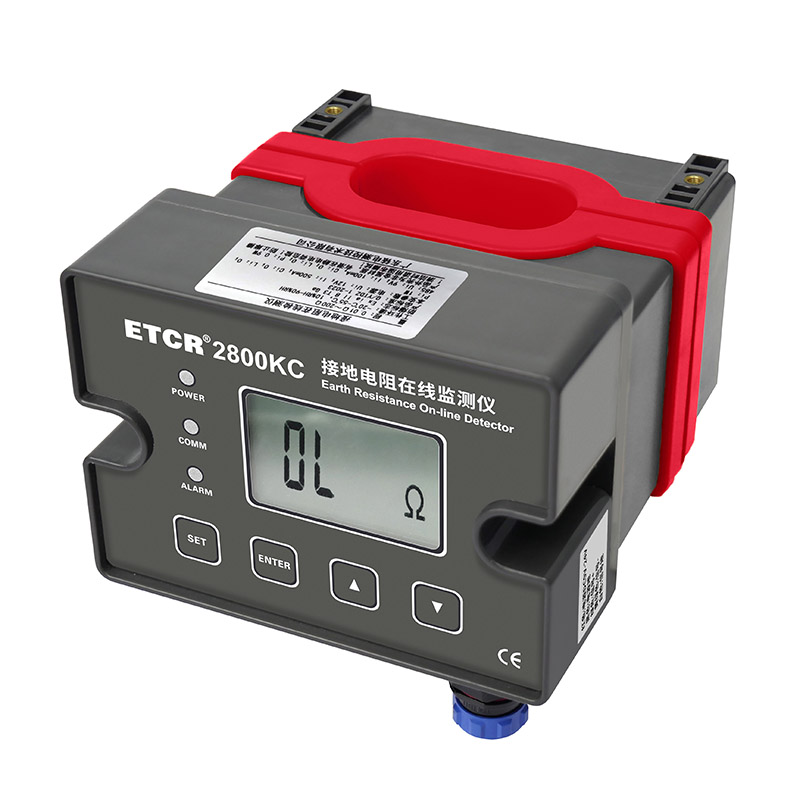

ETCR2800KC接地電阻在線檢測儀用于在線監測接地電阻、接地引下線的連接狀況、回路接地電阻、金屬回路聯結電阻，還可以在線監測接地電流。又稱接地電阻在線測試儀、回路電阻在線監測儀。檢測儀采用非接觸測量技術、地線穿心通過傳感器、絕不影響防雷接地效果和設施的正常運行；檢測儀有多種結構適應不同場所使用；檢測儀防護等級IP65，可在戶外安裝使用。檢測儀廣泛應用于輸電線路桿塔接地；氣象防雷接地；石油化工接地；通信接地；變配電站接地；鐵路設施接地；建筑倉庫接地；金屬回路阻值；電氣設備接地等。

ETCR2800系列接地電阻在線檢測儀由傳感器、控制器、安裝五金件等組成，傳感器有閉環式與開合式，控制器有整體式與分體式，以適應不同的應用環境。其中開合式結構，安裝時無需斷開接地引下線，方便快捷。檢測儀可以單個安裝使用，也可以組建成網絡系統使用。

檢測儀具有RS485通信（支持MODBUS-RTU通信協議）或選購4G通信(支持MQTT通信協議)，通過ETCR2600低功耗數采儀可組建上位機網絡監測系統或4G網絡監測系統。用戶可使用我公司研發的ETCR2800-MT物聯網接地電阻在線監測系統軟件，通過系統后臺，實時監測及記錄接地電阻值等參數，設置報警閾值，查看報警信息。后臺具有賬戶管理，信息管理，區域管理，設備管理等功能

檢測儀可采用外部供電或選購ETCR2600低功耗數采儀，數采儀采用功耗設計，內置大容量鋰亞電池，解決現場無法敷設供電線路的痛點，續航時間長達3年～5年。

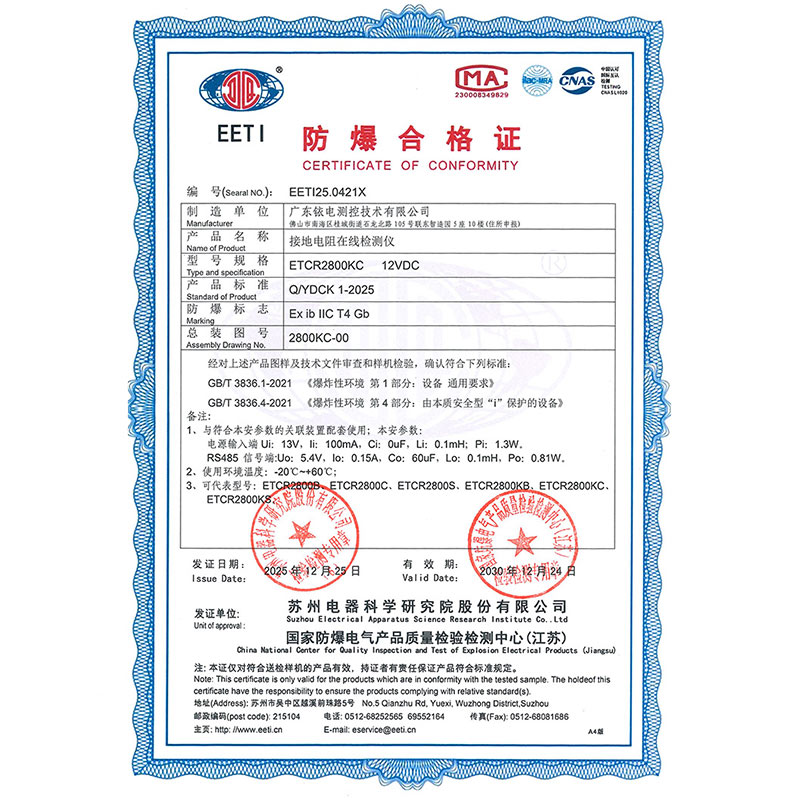

檢測儀已通過防爆認證，其安全防爆認證參數整機滿足GB3836.1-2021和GB3836.4－2021標準相關要求。其防爆標志為Ex ia IIB T3 Ga、 Ex ib IIC T4 Gb。防爆合格證號：CE23.3868X、EETI25.0421X。它可應用于相應的易燃易爆環境中。

產品特點

1、產品有多種結構以適應各種場所應用。

2、閉環式檢測儀，成本較低，安裝時需斷開接地引下線。

3、開合式檢測儀，安裝時不需斷開接地引下線，安裝方便快捷。

4、分體式檢測儀，控制器與傳感器分開安裝，便于在現場觀察測量結果，或集中管理。

5、多功能寬量程，接地電阻量程：0.01Ω～200Ω；接地電流量程：0.0mA～20A。

6、多種通信方式：RS485通信，4G通信。

7、具有自檢功能，可通過協議遠程檢測設備是否正常工作。

8、具有線阻清除功能，可減少線阻帶來的測量誤差影響。

9、防雷功能，適用于室外多雷擊場合。

10、報警功能：可設置報警臨界值，具有聲光報警指示。

11、已通過防爆認證，防爆標志為Ex ia IIB T3 Ga、 Ex ib IIC T4 Gb。

12、可配置低功耗數采儀，集成RS485、LORA、4G等通信接口，對現場設備集中采集，內置鋰電池，續航時間三年以上。

13、防護等級：IP65。

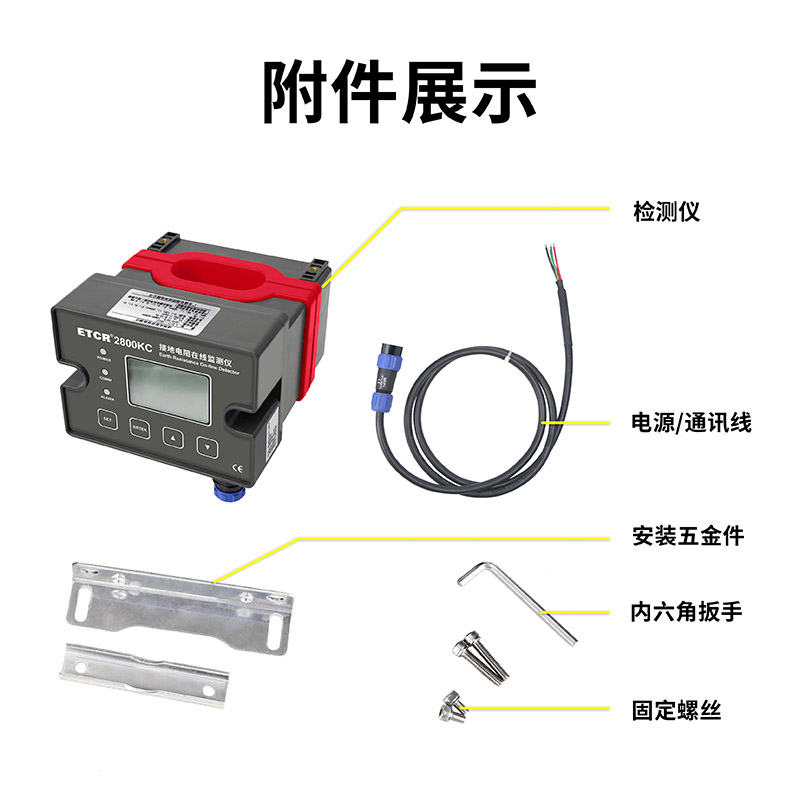

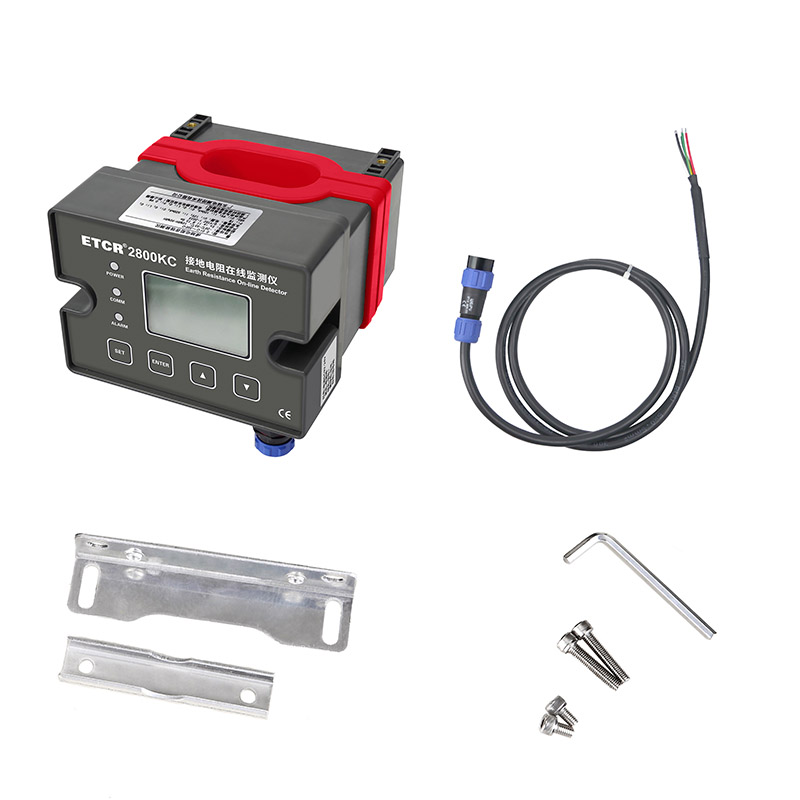

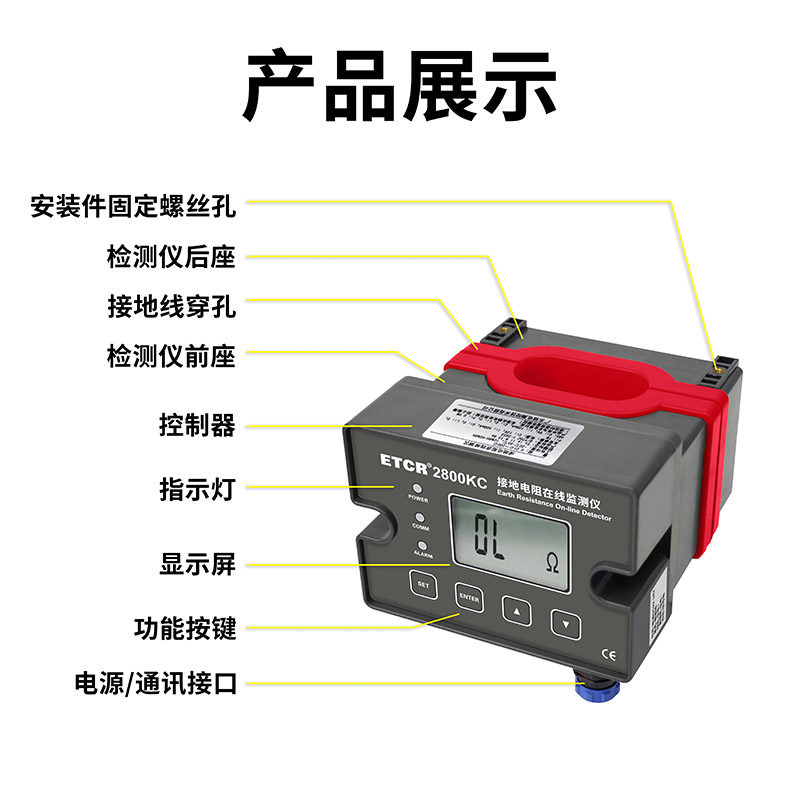

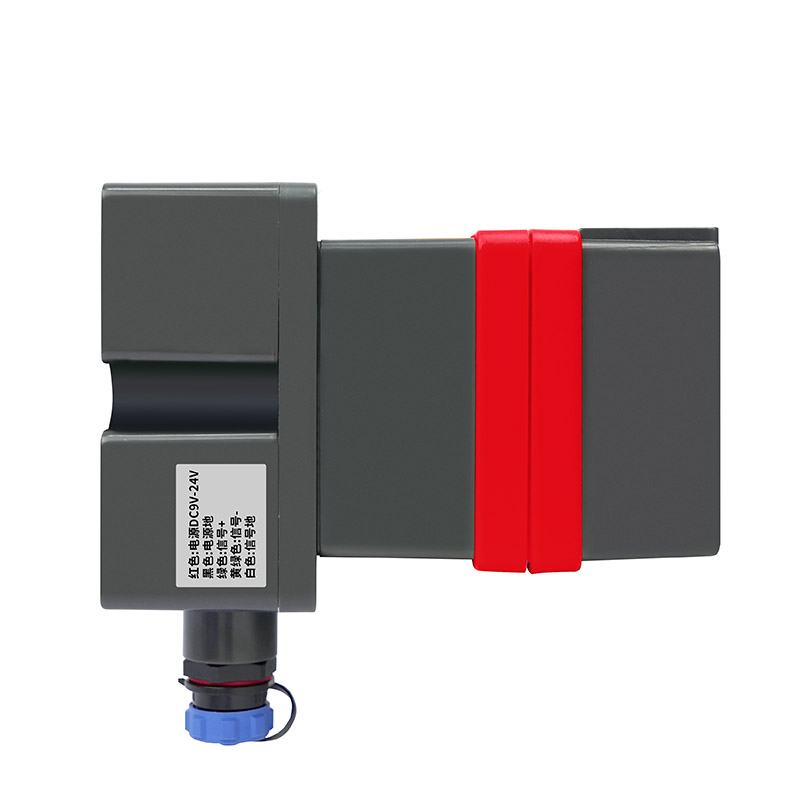

ETCR2800KC產品展示.jpg ETCR2800KC附件展示.jpg


產品展示圖/產品附件圖


技術參數

規格名稱	規格參數
功能	在線監測接地系統的接地電流，回路接地電阻、金屬回路聯結電阻、接地引下線的連接狀況
供電方式	外部提供電源，危險場所使用時，電源必須通過直流信號輸入隔離式安全柵接入檢測儀，安全柵置于非危險場所內。
電源	9V DC～24V DC（用戶外部提供或使用低功耗數采儀) (本安參數：Ui：12V；Ii：500mA；Ci:0；Li:0，Pi：1W。 485參數：Ui：9V；Ii：100mA；Ci:0；Li:0，Pi：0.9W。）本安設備與安全柵的匹配關系：Uo≤Ui，Io≤Ii，Po≤Pi，Co≥Ci，Lo≥Li。
LCD尺寸	47mm×28.5mm
接地電阻測量	量程：0.01Ω～200Ω；分辨率：0.001Ω；精度：±2%rdg±3dgt
接地電流測量	量程：AC 0.0mA～20A；分辨率：0.1mA；精度：±2%rdg±5dgt
檢測儀結構	整體式+開合式傳感器

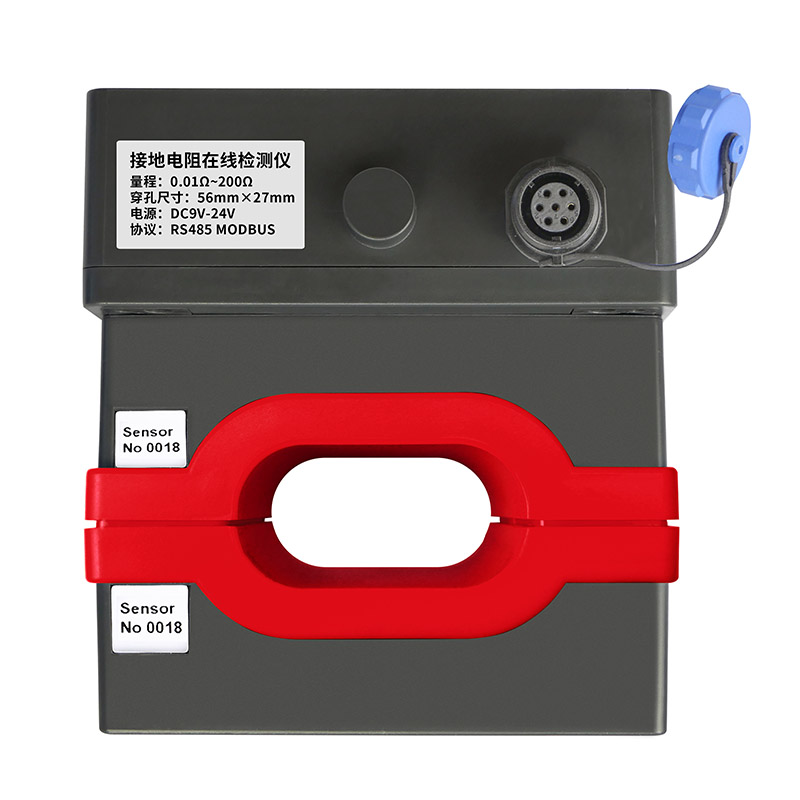

傳感器穿孔尺寸	56mm×27mm
換檔	全自動換檔
溢出指示	電阻值＞200Ω；電流值＞20A時，顯示“OL”符號
電源及通信線接線標識	紅色---電源輸入正；黑色---電源輸入地；綠色---RS485信號正；黃綠色---RS485信號負；白---屏蔽地；(電源輸入地與屏蔽地可以短路連接)

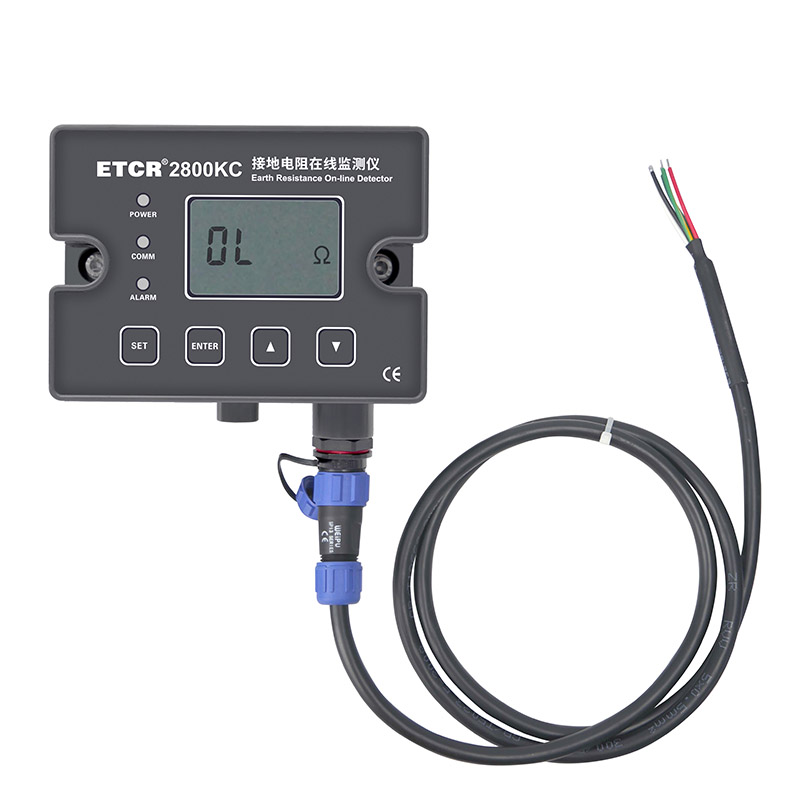

電源通信線	1條，長1米(5芯線)
通信方式	RS485(支持ModBus協議)或4G（選購）
網絡點數	有線網絡：1～250個接地點，可擴展無線網絡：60000個接地點，可擴展
通信距離	有線網絡：約1000米，可擴展無線網絡：不限制
報警指示	KC型：檢測儀聲光報警和LCD顯示
報警設置	KC型：檢測儀面板按鍵設置、后臺設置
單次測量時間	約0.5秒
工作電流	檢測儀：12VDC 50mA Max(4G版 12VDC 150mA Max).
防爆標志	Ex iaⅡB T3 Ga
防爆合格證號	CE23.3868X
防護等級	IP65
外形尺寸	119mm×108mm×124mm
質 量	KC型：約1120g；
工作溫濕度	-20℃～55℃；20％RH～90％RH

型號對比

產品圖片	產品型號名稱	穿孔尺寸	電阻量程	電流量程	產品結構
	ETCR2800B接地電阻在線檢測儀(2025款)	56mm×27mm	0.010～200Ω	0.0mA～20A	整體式+閉環式傳感器
	ETCR2800C接地電阻在線檢測儀(2025款)	56mm×27mm	0.010Ω～200Ω	0.0mA～20A	整體式+閉環式傳感器+顯示屏
	ETCR2800KB接地電阻在線檢測儀(2025款)	56mm×27mm	0.010Ω～200Ω	0.0mA～20A	整體式+開合式傳感器
	ETCR2800KC接地電阻在線檢測儀(2025款)	56mm×27mm	0.010Ω～200Ω	0.0mA～20A	整體式+開合式傳感器+顯示屏
	ETCR2800S接地電阻在線檢測儀(2025款)	56mm×27mm	0.010Ω～200Ω	0.0mA～20A	分體式+閉環式傳感器+顯示屏
	ETCR2800KS接地電阻在線檢測儀(2025款)	56mm×27mm	0.010Ω～200Ω	0.0mA～20A	分體式+開合式傳感器+顯示屏
