產品系列 : 高精度鉗形泄漏電流表
交流泄漏電流、交流電流測量
電流量程：AC 0.0mA～3200A
鉗口尺寸：108mm×148mm
存儲功能：數據存儲：99組
峰值保持功能
USB通訊接口
產品簡介

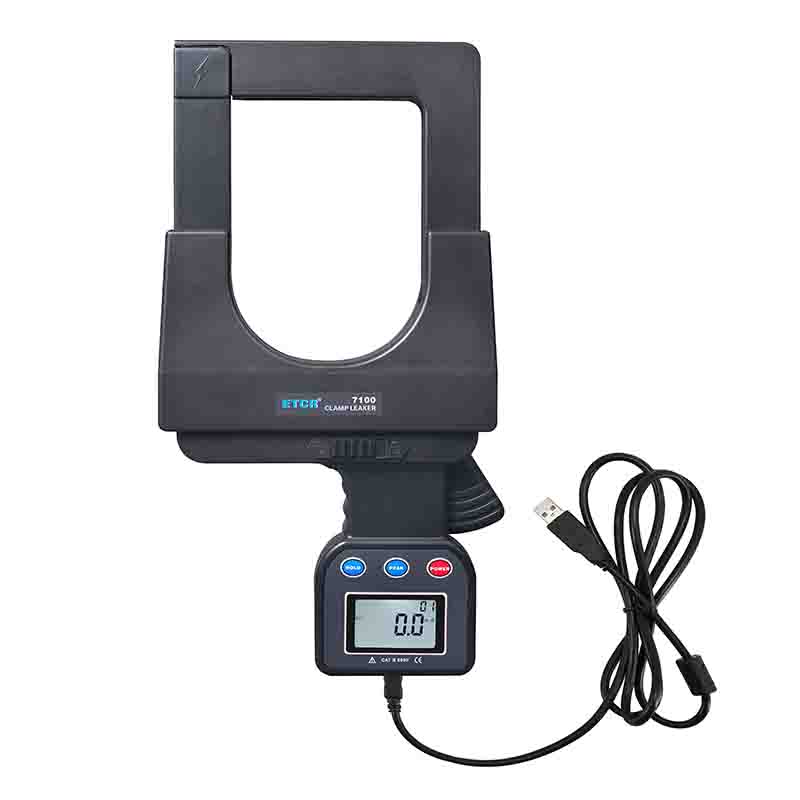

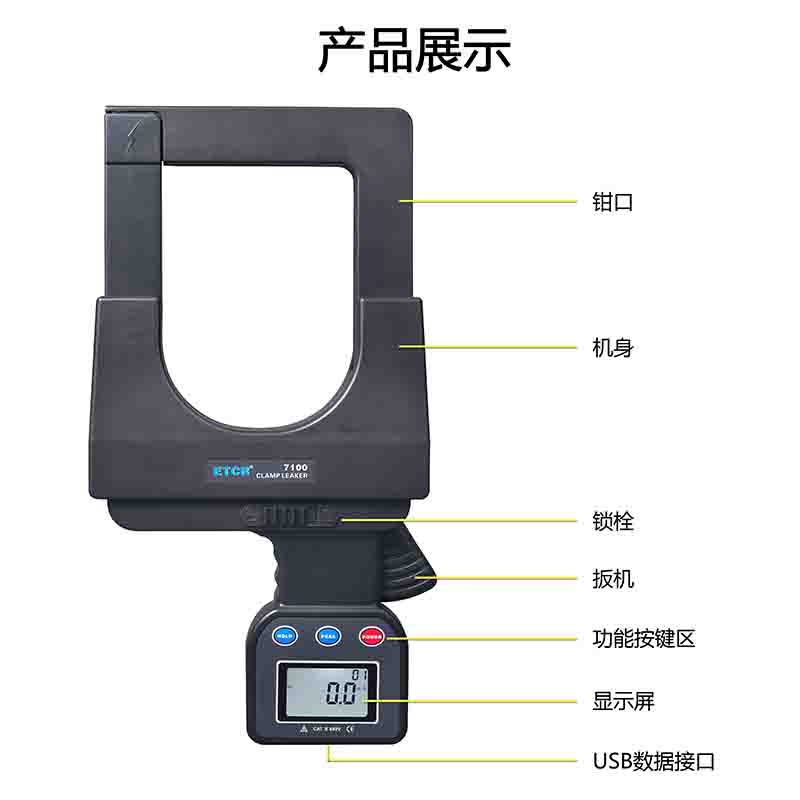

ETCR7100超大口徑鉗形漏電電流表又稱鉗形漏電流測試儀、超大鉗口鉗形電流表，用于交流漏電流、交流電流測量。鉗表傳感鐵芯采用坡膜合金及雙層蔽技術，幾乎不受外界電磁場的影響，確保了常年無間斷測量的高精度、高穩定性、高可靠性。超大口徑(108mm×148mm：可鉗φ108mm電纜或160mm×4mm扁鋼地線），特別適合于電纜漏電及變壓器接地扁鋼漏電檢測。廣泛適用于電力、通信、氣象、鐵路、油田、建筑、計量、科研教學單位、工礦企業等領域。
ETCR7100超大口徑鉗形漏電電流表具有峰值保持、數據保持、數據存儲等功能。具有USB通訊功能，通過USB接口及上位機軟件可以在PC端在線實時監測，動態顯示最大、最小、平均值，具有報警值設定及報警指示功能，具有歷史數據讀取、保存、分析等功能。
產品特點
1、超大口徑：108mm×148mm，特別適合電纜漏電及變壓器接地扁鋼漏電檢測，是電工安全檢測的必備工具。
2、采用坡莫合金磁芯，雙層屏蔽技術，精度高，抗干擾能力強，分辨力達0.1mA。
3、峰值保持功能。
4、數據存儲功能。
5、USB通訊功能。
技術參數
| 規格名稱 | 規格參數 |
| 電 源 | 6V DC(LR6×4節堿性干電池) |
| 顯示模式 | 4位LCD數字顯示，長寬47mm×28.5mm |
| 測試方式 | 鉗形CT，積分方式 |
| 量 程 | AC 0.0mA～3200A |
| 最高分辨率 | AC 0.1mA |
| 測量精度(23℃±3℃，70%RH以下，導線處于鉗口中心位置) | AC 0.0mA～499A±2%rdg±5dgt |
| AC 500A～999A±3%rdg±5dgt | |
| AC 1000A～2999A±4%rdg±5dgt | |
| AC 3000A～3200A±5%rdg±5dgt | |
| 鉗口尺寸 | 108mm×148mm(可鉗φ108mm導線，或160mm×4mm扁鋼地線) |
| 導線位置 | 被測試導線處于鉗口的中心位置 |
| 數據存儲 | 99組，閃爍顯示“FULL”符號表示存儲已滿 |
| USB接口 | 有USB接口，實現所存數據上傳電腦，便于保存分析數據 |
| 頻 率 | 50Hz、60Hz自動識別 |
| 換 檔 | 全自動切換 |
| 采樣速率 | 約2次/秒 |
| 線路電壓 | AC 600V以下線路測試 |
| 背 光 | 有，適合于昏暗場所使用 |
| 數據保持 | 數據保持功能：“HOLD”符號顯示 |
| 溢出顯示 | 超量程溢出功能：“OL”符號顯示 |
| 峰值保持 | 按PEAK鍵，開啟峰值保持功能，再按PEAK鍵取消此功能 |
| 自動關機 | 開機約5分鐘后，儀表自動關機，以降低電池消耗 |
| 電池電壓 | 當電池電壓降到約5.2V時，電池電壓低符號顯示，提醒更換電池 |
| 儀表尺寸 | 長350mm×寬180mm×厚55mm |
| 儀表質量 | 儀表：約1920g(含電池)，總質量：約3kg(含附件) |
| 絕緣強度 | AC 3700kV/rms(鐵心與外殼之間) |
| 適合安規 | IEC1010-1、IEC1010-2-032、污染等級2、CAT Ⅲ(600V) |
| 工作溫濕度 | -10℃～40℃；80%rh以下 |
| 存放溫濕度 | -10℃～60℃；70%rh以下 |
型號對比
| 產品圖片 | 產品型號名稱 | 電流量程 | 鉗口尺寸 | 諧波分析 | 存儲功能 |
| ETCR6530迷你型鉗形漏電流表 | AC 0.000mA～60.0A | Φ30mm | —— | 99組 |
| ETCR6540迷你型鉗形漏電流表 | AC 0.00mA～300.0A | Φ40mm | —— | 99組 |
| ETCR6640鉗形漏電流表 | AC 0.00mA～300.0A | Φ40mm | 21次 | 2000組 |
| ETCR6670鉗形漏電流表 | AC 0.00mA～1200A | Φ70mm | 21次 | 2000組 |
| ETCR6680鉗形漏電流表 | AC 0.00mA～2000A | 80mm×80mm | 21次 | 2000組 |
| ETCR7100超大口徑鉗形漏電流 | AC 0.0mA～3200A | 108mm×148mm | —— | 99組 |
| ETCR7100A超大口徑鉗形電流表 | AC 0.0A～4000A | 108mm×148mm | —— | 99組 |
