產品系列 : TVS測試儀
對單向和雙向TVS管（瞬態抑制二極管）進行反向擊穿電壓測試
直流擊穿電壓測量范圍：0V～400V
存儲功能：數據存儲4000組
可充電鋰電池
產品簡介

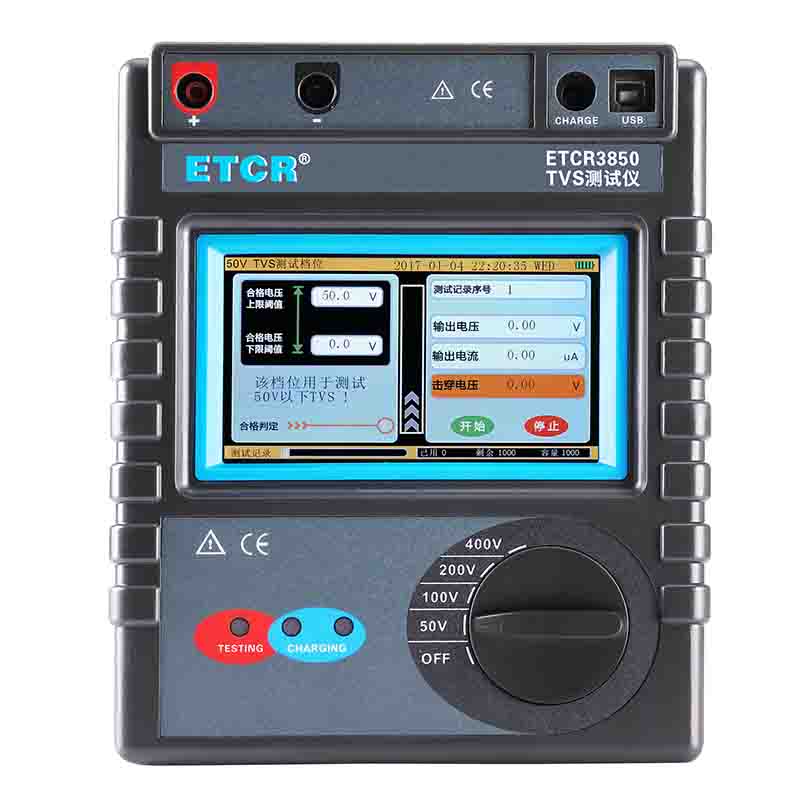

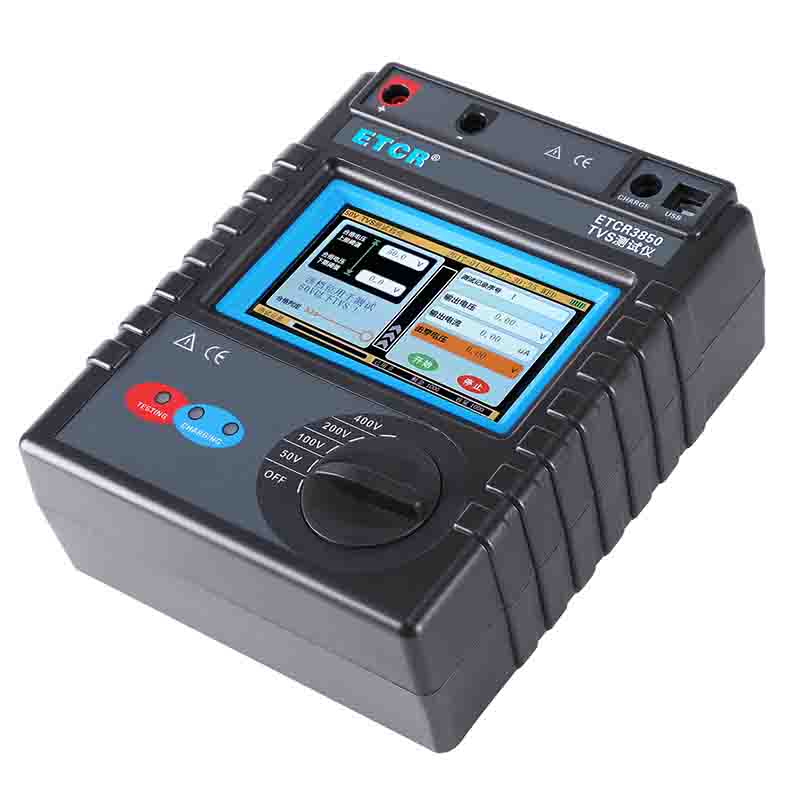

ETCR 3850瞬態抑制二極管測試儀又稱TVS測試儀，是專門針對TVS二極管性能指標測試而設計的，屬工業級測試儀器。瞬態抑制二極管和傳統的穩壓二極管相比具有更快的響應速度等優點，在電路設計中應用頗為廣泛，因此為了保證產品的性能，對出廠的每只二極管性能進行測試顯得尤為重要，在瞬態抑制二極管的性能指標中，其中最重要的指標就是“反向擊穿電壓”，本款產品就是針對這一指標檢測而設計的。

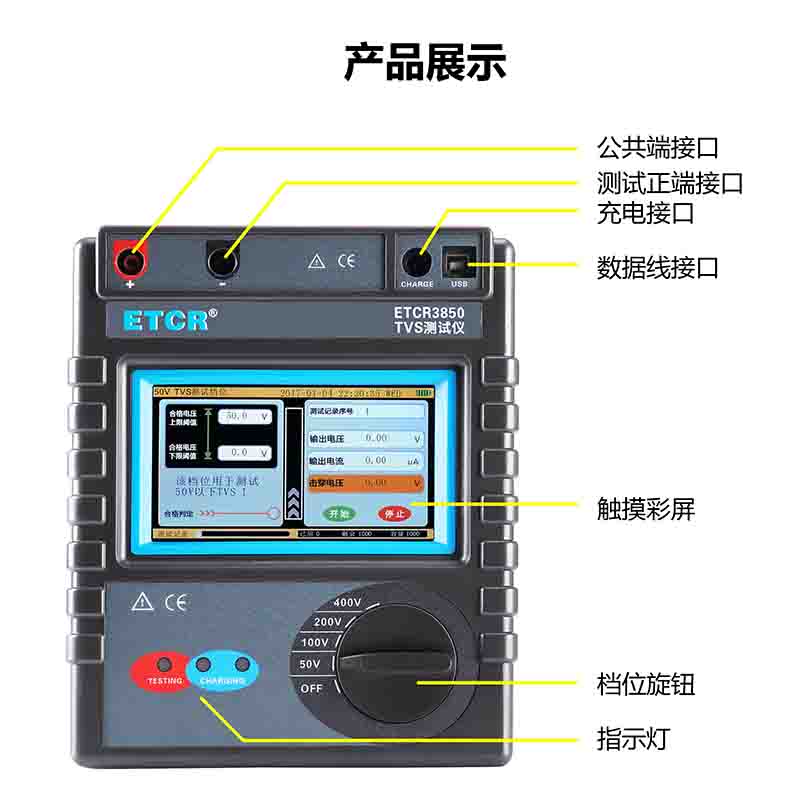

本產品相比傳統的測量儀表，增加了LCD液晶顯示功能，這樣便于用戶操作和測試結果顯示。LCD液晶顯示部分主要分為電壓閾值輸入、合格判定、測試結果顯示、實時電壓電流顯示、測量記錄使用情況、電池電量顯示、測試記錄顯示及測試記錄操作等幾個部分組成；與其他測量儀表相比開機鍵和其他功能鍵的硬件設計也是不同的，該款儀表采用的是旋鈕開關，這樣相比傳統的按鍵使用壽命更長使用更便捷；在電源方面該款產品采用可充電鋰電池供電，便于攜帶，在沒有電的地方工作只需要給其充滿電即可，相比與傳統的干電池供電，更持久、更環保。
ETCR3850該款產品的另一亮點是具有測試結果記錄功能，每個檔位可以存儲1000條測試記錄，用戶可以對測試結果進行查看和操作，同時可以使用本公司配備的上位機軟件進行測試記錄查看和操作，為用戶提供了測試記錄導出功能，用戶可以把測試記錄導出到EXCEL表格中，這樣用戶可以對測試數據進行查看、對比和分析。
產品特點
1、TVS測試儀，采用觸摸彩屏，具有電壓閾值輸入、合格判定、測試結果顯示、實時電壓電流顯示、測量記錄使用情況、電池電量顯示、測試記錄顯示及測試記錄操作。
2、檢測TVS管“反向擊穿電壓”，保證產品的性能。
3、具有合格范圍設定，合格判斷模式。
4、采用5寸觸摸彩屏，中文界面。
5、存儲功能：數據存儲4000組。
6、USB通訊接口。
7、可充電鋰電池。
技術參數
1、量程及測量精度
| 測試功能 | 量 程 | 精 度 | 分辨率 |
| 電壓測試（DC） | 0V～50V | ±5%FS | 0.01V |
| 50V～100V | |||
| 100V～200V | |||
| 200V～400V |
2、其它技術參數
| 規格名稱 | 規格參數 |

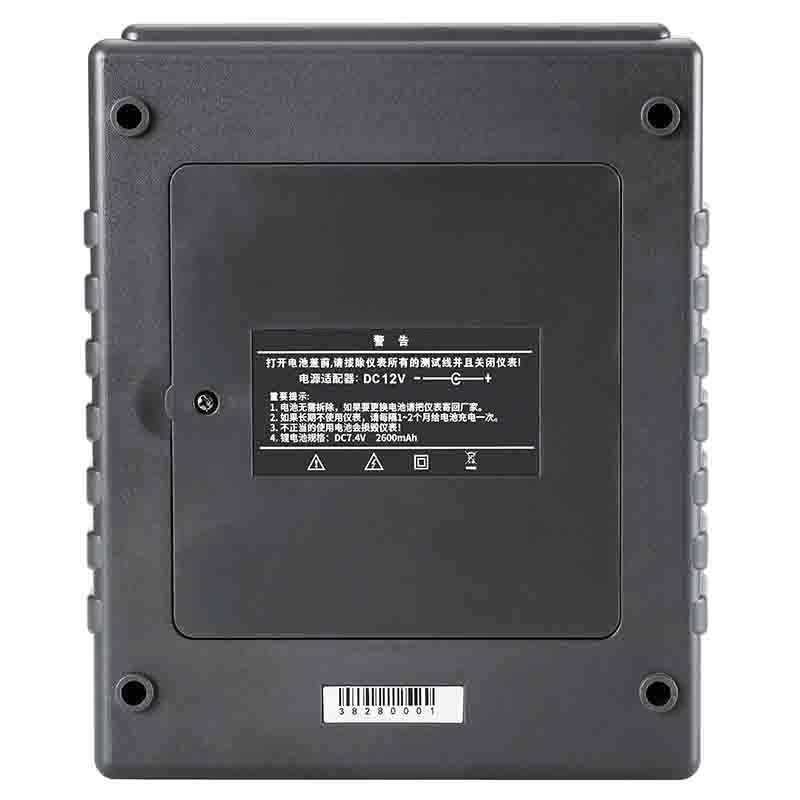

| 電源 | 可充鋰電池：7.4V、2600mAh |
| 顯示方式 | 5寸彩色觸摸屏 |
| 電壓量程 | 0V～400V |
| 數據存儲 | 每個檔位存儲1000條測試記錄 |
| 測試記錄查詢 | 支持測試記錄查詢及操作 |
| 短路保護 | 當儀表輸出端短路時自動停止輸出，保護自身和工作人員的安全。 |
| LCD顯示內容 | 顯示實時電壓、電流數據，測試完成后顯示測試結果，對測量記錄、電池電量等信息均有顯示。 |
| CHARGE燈 | 充電指示燈，充電時亮紅燈，充滿時亮綠燈 |
| 工作指示燈 | 當用戶點擊屏幕開始按鈕時，儀表開始輸出電壓，同時藍色指示燈亮起，測試完成后該燈熄滅。 |
| 通訊方式 | USB通訊接口 |
| 主機尺寸 | 215mm×178mm×83mm |
| 質量 | 主機：約964g；總質量：約2.09kg（含附件） |
| 工作溫濕度 | -20℃～40℃； 80%Rh以下 |
| 存放溫濕度 | -20℃～60℃； 70%Rh以下 |
型號對比
| 產品圖片 | 產品型號名稱 | 絕緣電阻量程 | 電壓測試范圍 | 漏電流范圍 | 合格范圍判定 | 連續模式 | 觸摸彩屏 |

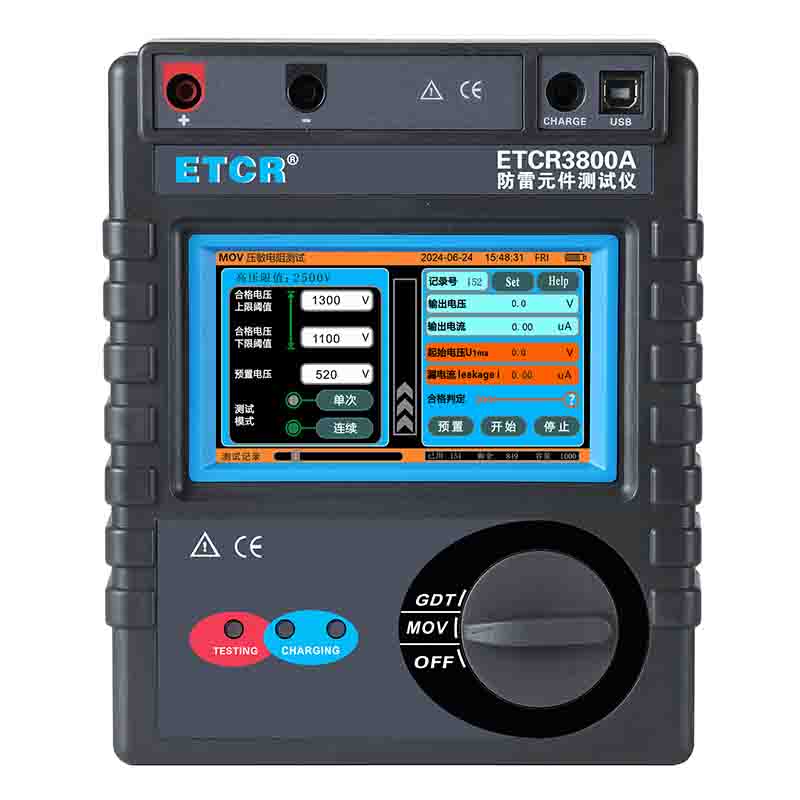

| ETCR3800A防雷元件測試儀 | / | 50V～3000V | 1mA | 有 | 有 | 有 |

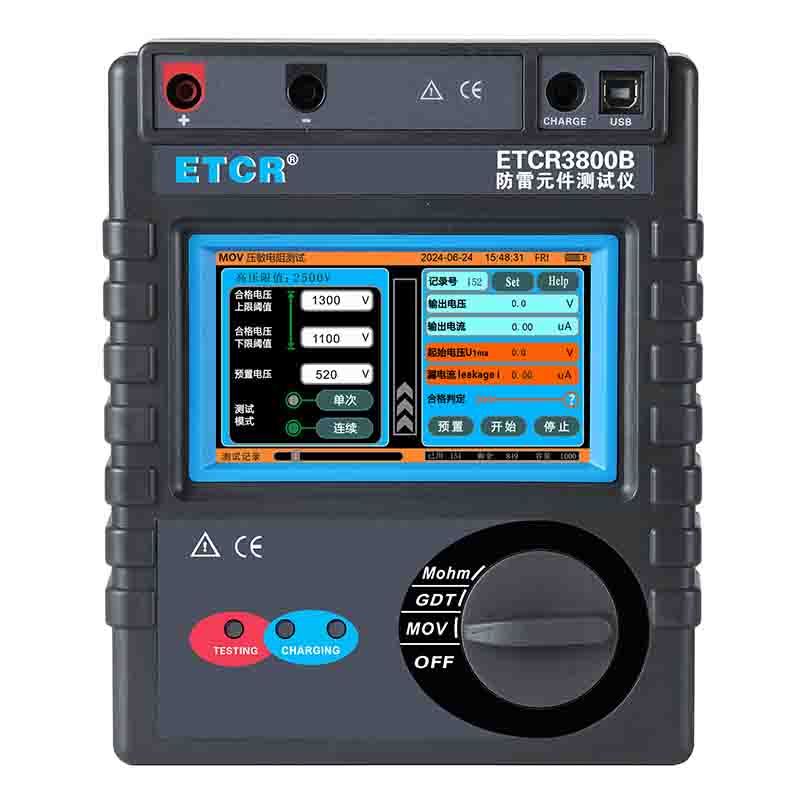

| ETCR3800B防雷元件測試儀 | 2500V/10GΩ | 50V～3000V | 1mA | 有 | 有 | 有 |
| ETCR3850 TVS測試儀 | / | 50V~400V | 有 |
